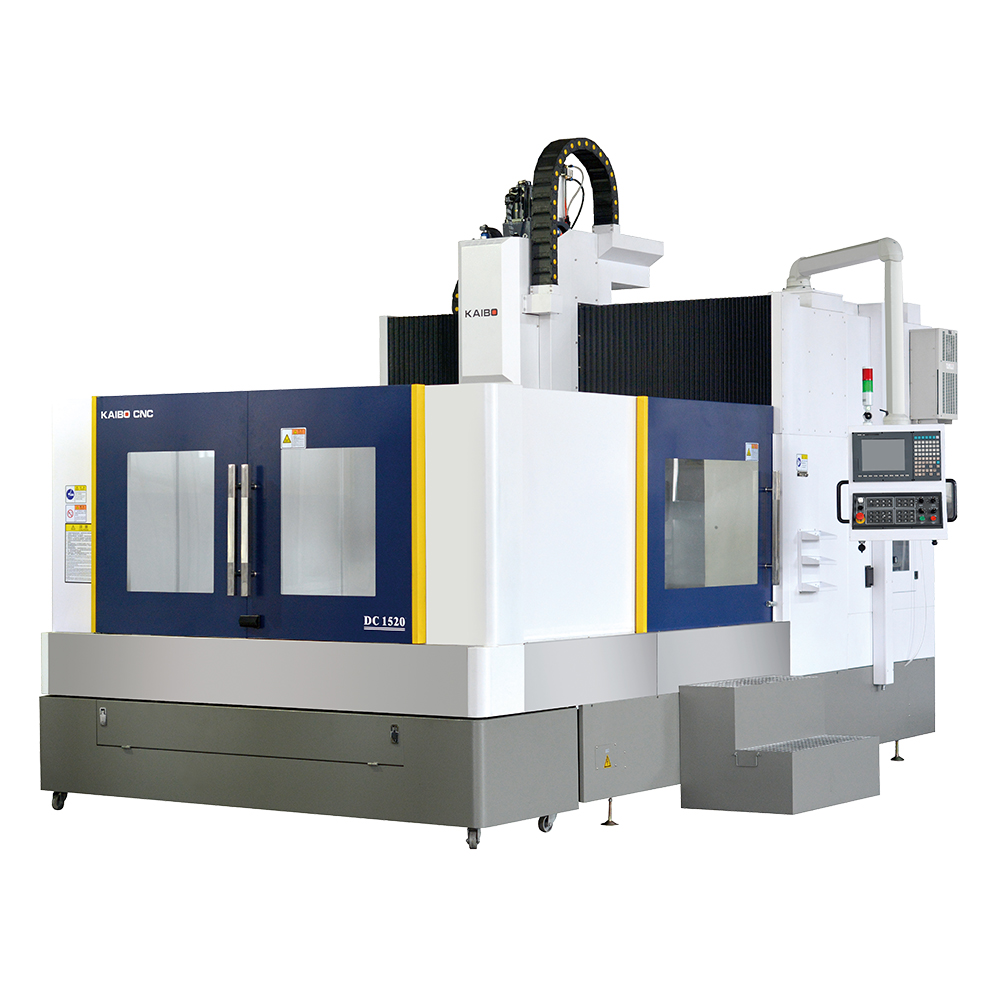

簡要描述：凱博數控DC1520中高速龍門數控銑，是凱博專門為大模具設計的，填補目前市場上雕銑機無法加工大尺寸模具的空白，三軸擁有1500*2000*720mm的合理行程，同時擁有很好的精度和很高的剛性，體現了飛鶴產品精湛的工藝水平。
更新時間：2024-02-20 訪問次數：176凱博數控DC1520中高速龍門數控銑，是凱博專門為大模具設計的，填補目前市場上雕銑機無法加工大尺寸模具的空白，三軸擁有1500*2000*720mm的合理行程，同時擁有很好的精度和很高的剛性，體現了飛鶴產品精湛的工藝水平。
| 規格/機型 Parameter/Model | DC-1520 | |
| 精度 Accuracy |
定位精度 Positioning accuracy |
0.01mm |
| 重復定位精度 Repeat positioning accuracy |
0.005mm | |
| 工作臺 Worktable |
工作臺尺寸 Worktable size |
1500*2000mm |
| T型槽 T-slot size |
6T-12-180mm | |
| 最大工作負重 Max. load |
3000Kg | |
| 加工范圍 Travel |
X/Y/Z軸行程 X/Y/Z axis travel |
1500/2000/720mm |
| 龍門寬度 Gantry width |
1600mm | |
| 橫梁至工作臺面距離 Beam to worktable |
900mm | |
| 主軸鼻端至工作臺面距離 Spindle nose to worktable |
135-855mm | |
| 進給 Feed |
快速進給 G00 Max. feeding speed G00 |
15m/min |
| 切削進給 G01 Max. working speed G01 |
10m/min | |
| X/Y/Z軸電機功率 X/Y/Z axis motor power |
4400w/4400w/4400w | |
| 主軸 Spindle |
主軸功率 Spindle motor power |
15KW |
| 主軸最高轉速 Spindle Max. speed |
8000rpm | |
| 刀具規格 Tool holder |
BT40 | |
| 刀庫（選配） Tool Magazine（Opt.) |
刀庫類型 ATC type |
刀臂式刀庫 Arm type |
| 刀庫容量 ATC capacity |
24pcs | |
| 通用參數 Common |
工作電壓及總?cè)萘?br /> Power supply and total capacity | 3P/380V/50Hz/30KVA |
| 機床重量 Machine weight |
17000Kg | |
| 外形尺寸 Dimension |
5000*3040*3230mm | |
| 主要部件 Main parts |
系統 Controller |
新代 21MA/中國臺灣 Syntec 21MA/Taiwan |
| 交流伺服電機（驅動） AC servo motor(Driver) |
安川/日本 Yaskawa/Japan |
|
| 主軸變頻器 Spindle inverter |
匯川/中國 Inovance/China |
|
| 線軌 Linear guide way |
55 上銀，銀泰/中國臺灣 55 Hiwin,PMI/Taiwan |
|
| 絲杠 Ball screw |
5010 上銀，銀泰/中國臺灣 5010 Hiwin,PMI/Taiwan |
|
| 電子手輪 Electronic hand-wheel |
EHDW-BA5S-1 遠瞻/中國臺灣 EHDW-BA5S-1 Future/Taiwan |
|
| 潤滑系統 Lubrication system |
YET-A2P2 裕祥精機/中國臺灣 YET-A2P2 ISHAN/Taiwan |
|
| 油冷機 Oil Coolant Chiller |
帕森托爾/中國 Parsonthor/China |
|
| 空調 Air conditioner |
EA-6AP 帕森托爾/中國 EA-6AP Parsonthor/China |
|
| 排屑器 Chip conveyor |
內置螺旋排屑 Inside screw-type |
|
